Schaltanlagentausch an 60 Offshore-Windenergieanlagen in Baltic 2

Die Gastanks der Flusarc-Mittelspannungsschaltanlagen mussten an 60 räumlich verteilten Offshore-Windenergieanlagen ausgetauscht werden. Das schwere und empfindliche Bauteil war jeweils aus einem engen Anlagenraum über mehrere Ebenen und definierte Anschlagpunkte bis zum Crew Transfer Vessel zu transportieren.

‍

Unterschiede zwischen Monopile- und Jacket-Lokationen, die temporäre Notstromversorgung, mechanische und elektrische Schnittstellen sowie wetterabhängige Zugänge mussten in einem wiederholbaren Kampagnenablauf zusammengeführt werden.

01 · Serienablauf standardisieren

Method Statement, Gefährdungsbeurteilungen und gemeinsame Checklisten definierten einen reproduzierbaren Ablauf für Vorbereitung, Demontage, Transport, Montage und Prüfung.

‍

02 · Anlage sicher vorbereiten

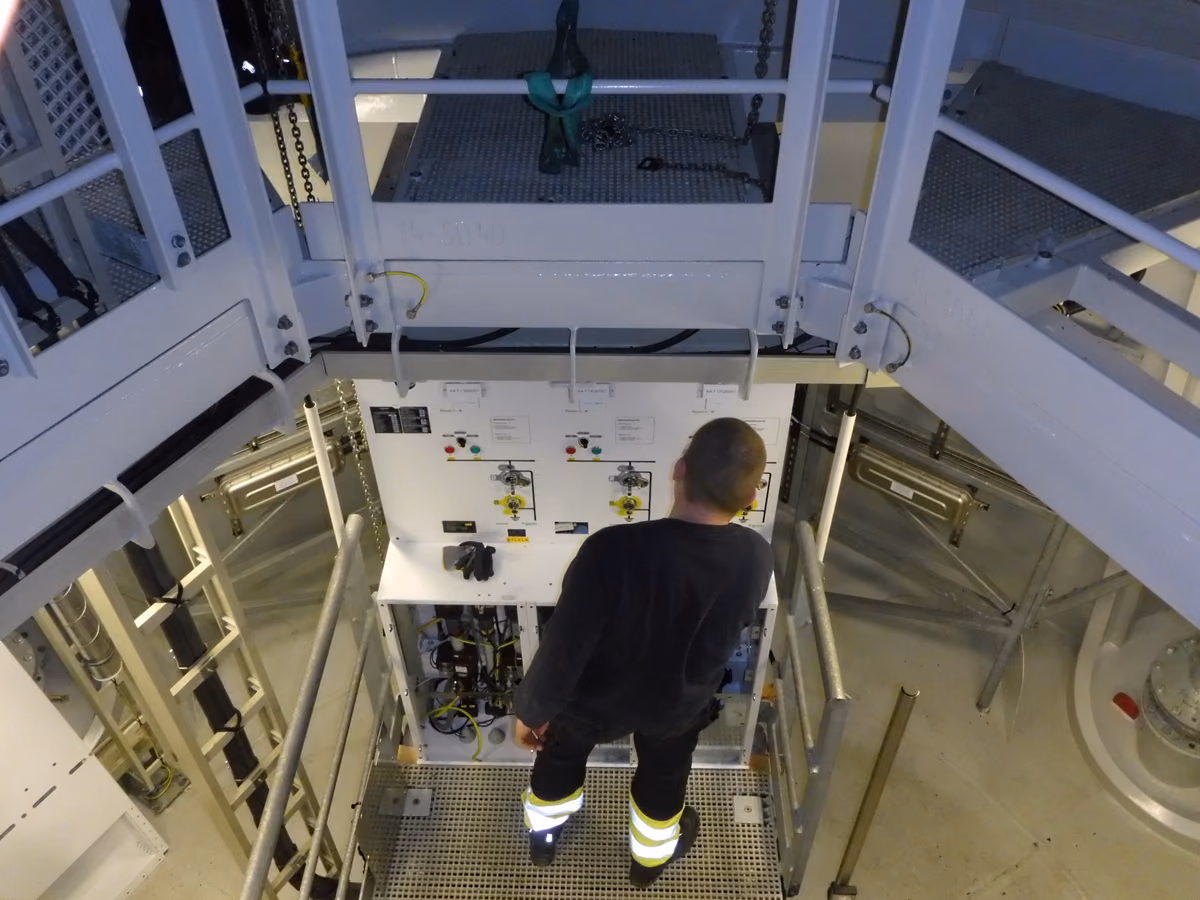

Vor jedem Austausch wurden Ausgangszustand und Transportweg fotografisch erfasst, die Schaltanlage außer Betrieb genommen und eine temporäre Notstromversorgung eingerichtet.

‍

03 · Alten Gastank ausbringen

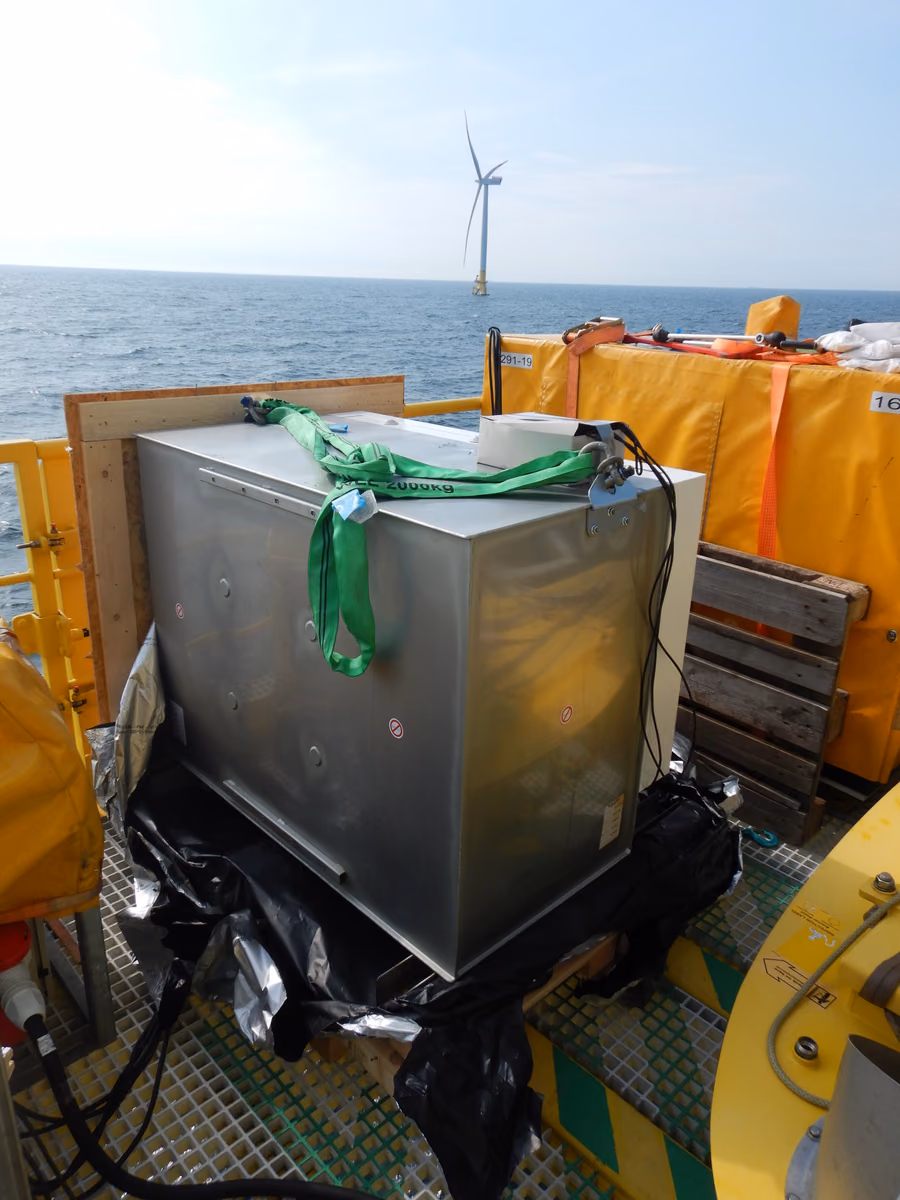

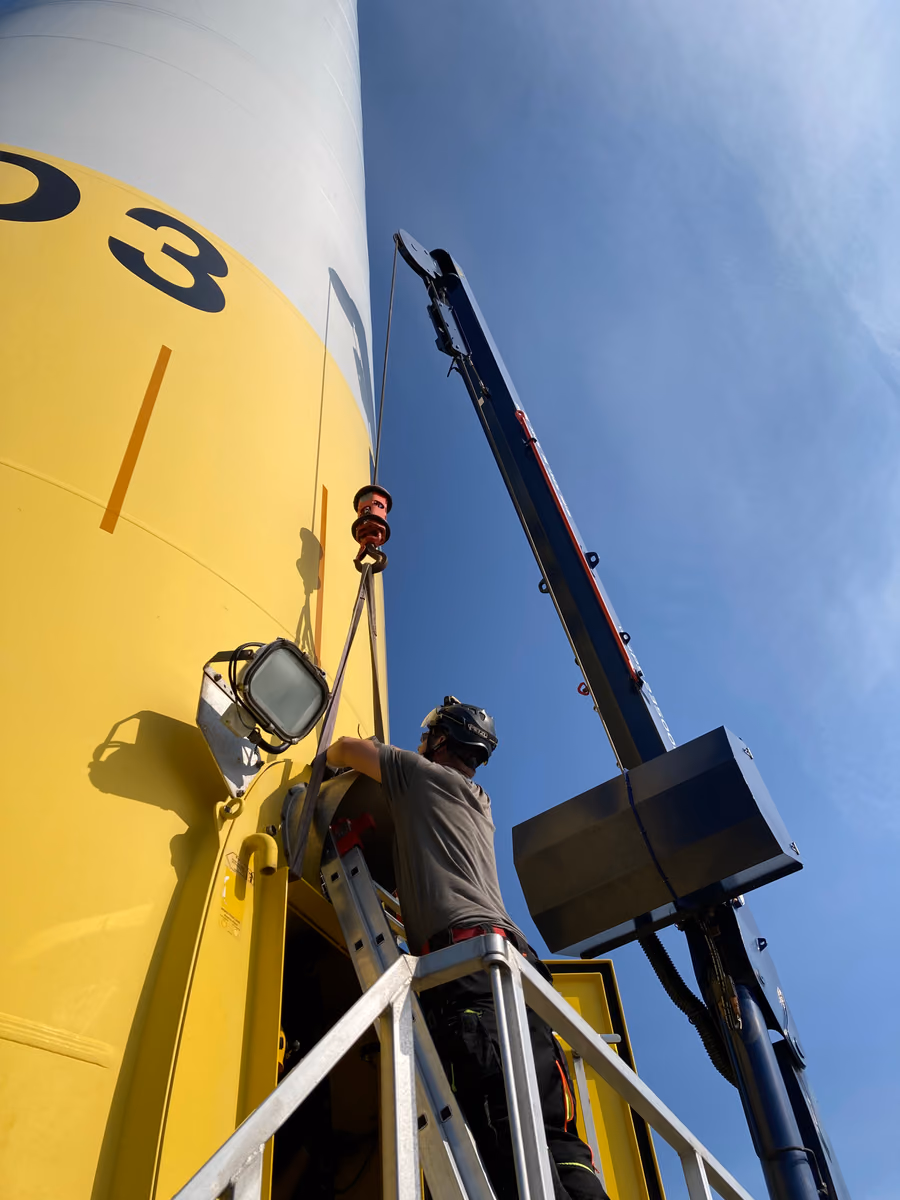

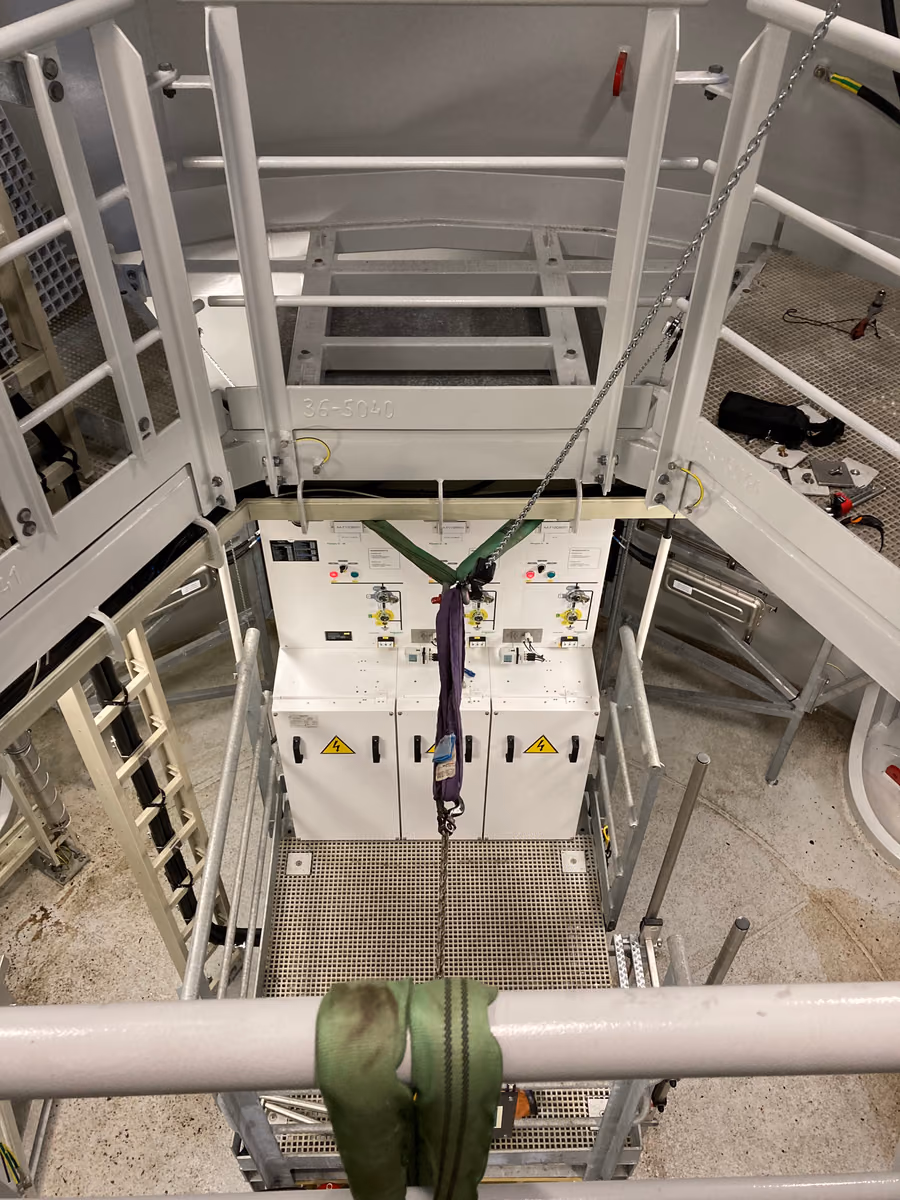

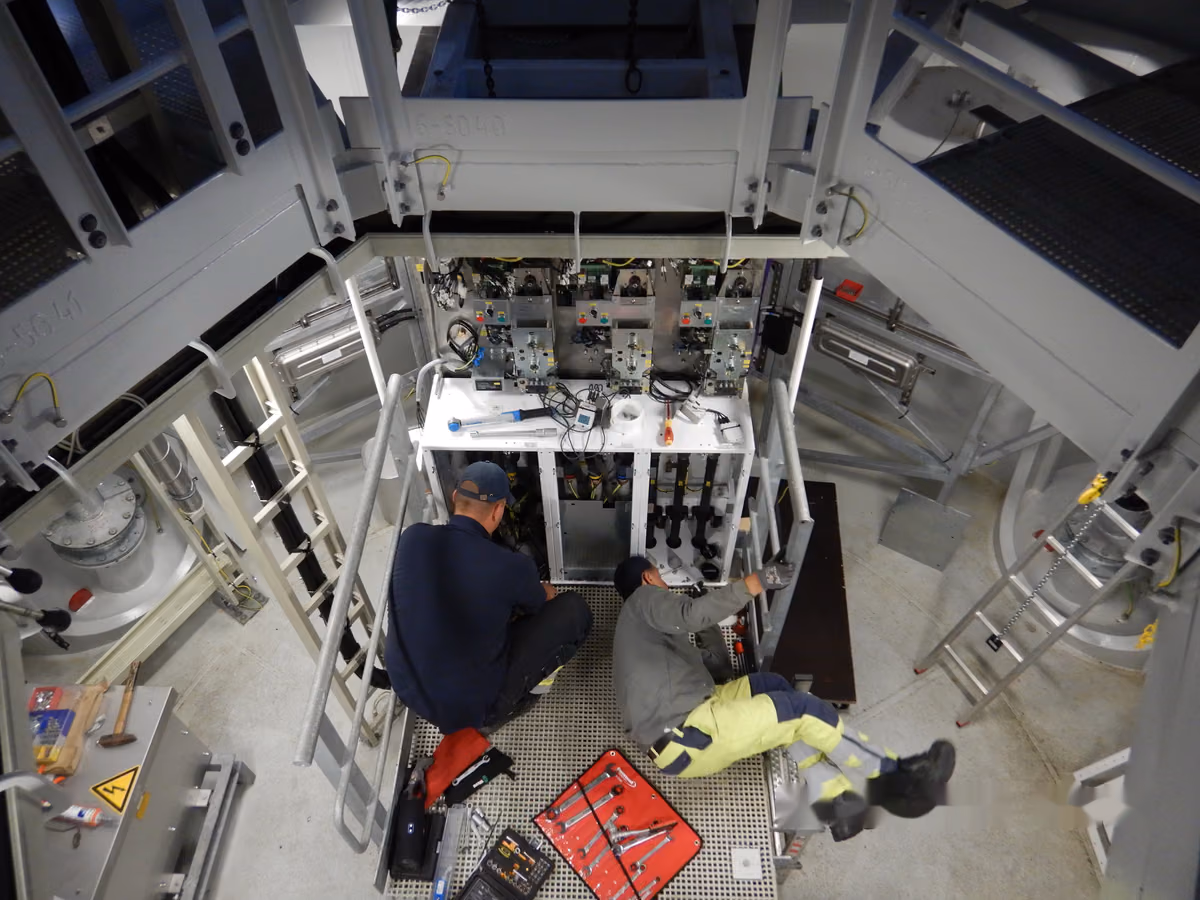

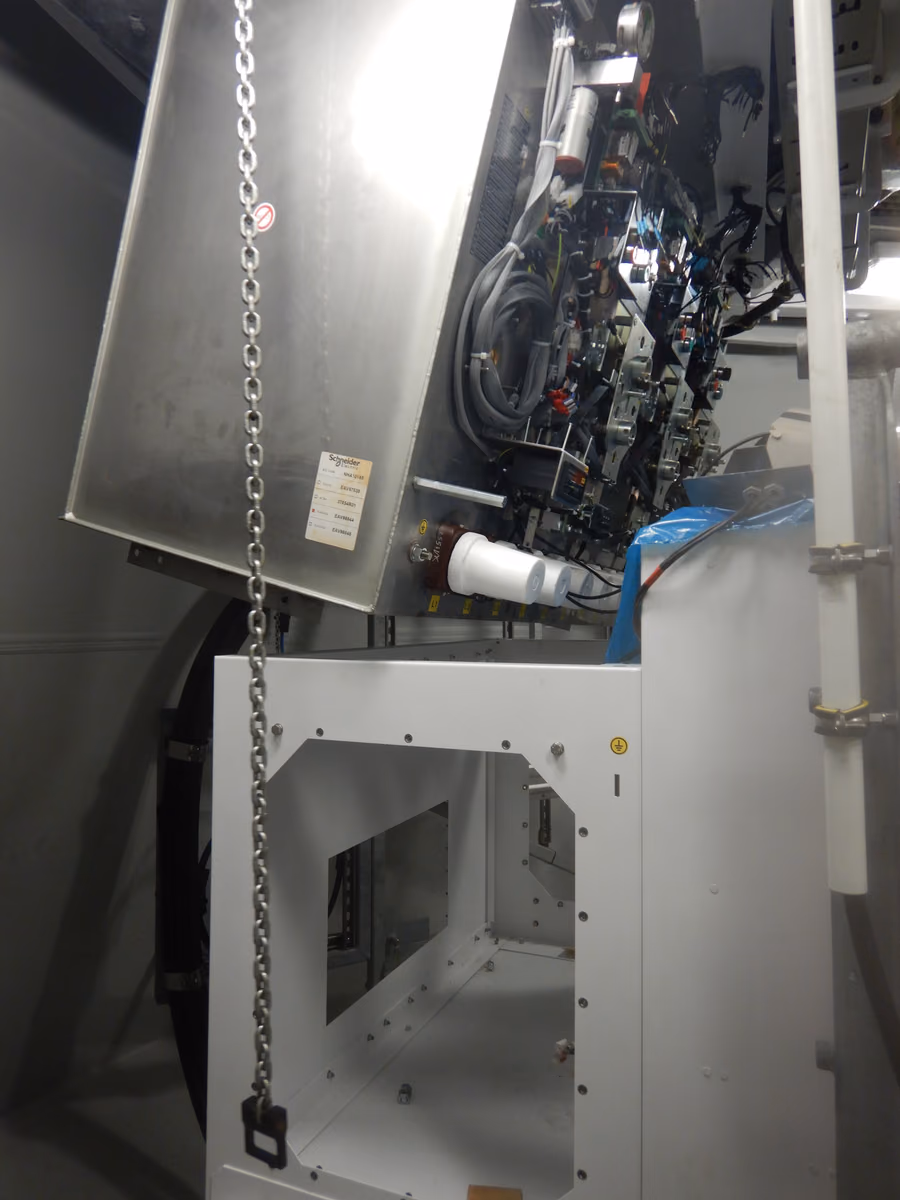

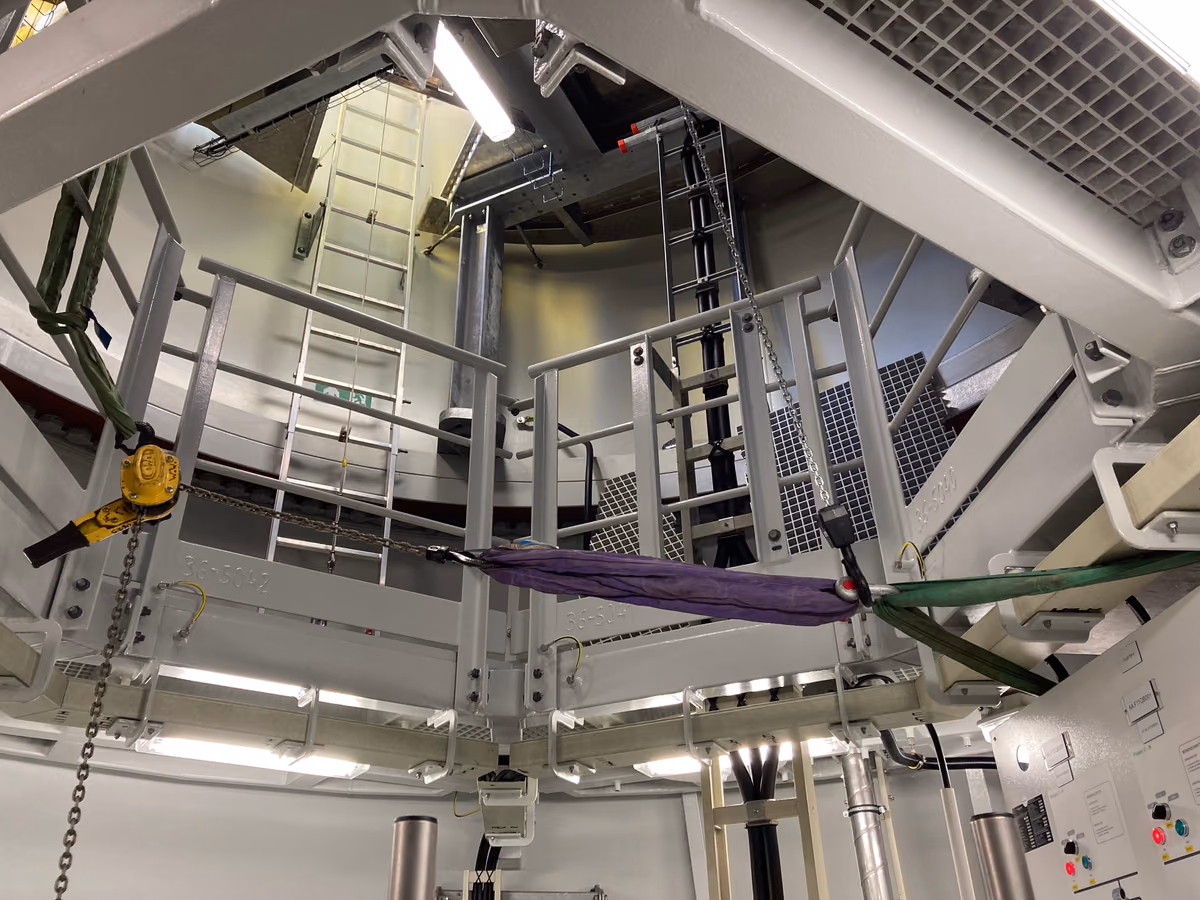

Mechanische und elektrische Verbindungen wurden getrennt. Kettenzüge, Transportroller und anlageneigene Krane ermöglichten den kontrollierten Transport bis zur Außenplattform und zum Crew Transfer Vessel.

‍

04 · Ersatzgastank installieren

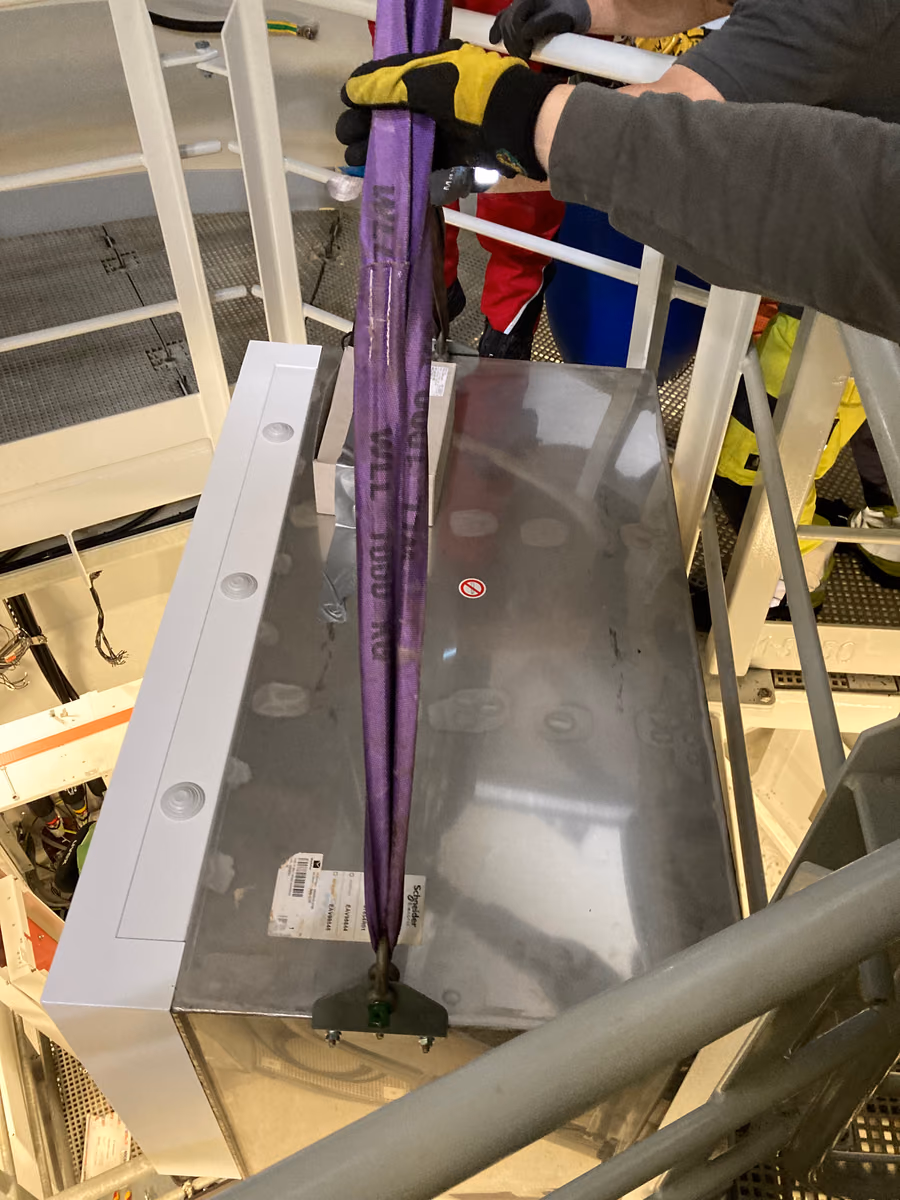

Der neue Gastank wurde entlang des umgekehrten Transportwegs eingebracht, ausgerichtet und mechanisch sowie elektrisch in die Mittelspannungsschaltanlage integriert.

‍

05 · Qualität je Anlage nachweisen

Tagesberichte, digitale Fotodokumentation, Vorher-/Nachher-Aufnahmen und elektrische Messprotokolle schufen einen anlagenbezogenen Abschlussnachweis.

• Serienkampagne über 60 Anlagen im Offshore-Windpark Baltic 2.
• Unterschiedliche Hebe- und Transportkonzepte für Monopile- und Jacket-Lokationen.
• Schwere Bauteile, enge Anlagenräume und mehrere Übergabepunkte zwischen Kettenzügen, Rollern, Plattformkran und Crew Transfer Vessel.
• Verzahnung von mechanischer Demontage und Montage, elektrischen Arbeiten, Logistik, HSE und Dokumentation.

Die Projektdokumentation weist den Gastanktausch an 60 Windenergieanlagen aus. Für jede Anlagenkennung wurden eigene Arbeits- und Fotodokumentationen angelegt; die Kampagne erstreckte sich von Juni bis September 2021.

‍

Der standardisierte Ablauf ermöglichte die wiederholte Demontage, den Transport und die Installation der Gastanks sowohl an Monopile- als auch an Jacket-Lokationen. Elektrische Messungen und anlagenbezogene Zustandsaufnahmen bildeten den dokumentierten Abschluss.
